- たんしボックスによりモーターの口出線など充電部が密閉して埃、水分などを保護します。

- 從って耐環境性が大事にされるところに使います。

- 当社のT TYPE TERMINAL BOX MOTORの機器保護構造に体する等級はIP54になっています。

- コンパクトな設計になっています。

- GROUND端子が付着されています。但し、TYPE(6~15W)の端子 INDUCTION MOTORは接地がTERMINAL BOX內部に接地されていません。

- 配管に便利な構造になっていて結線時作業性が優れていてケーブルがしっかり固定されてケーブル敗戰後の引張力が高いです。

- TERMINAL BOX COVERはPC樹脂になっていて絶緣性および强度の面で優れた製品です。

- T TYPEのTERMINAL BOXは安全性が高いものを使っています。

- 使っているLEAD WIREはAWG NO.24~NO.10(0.25㎟~4.0㎟)をお使いください。この際、LEAD WIRE脫皮長さは8㎜にしてください。

項目仕樣
絶緣抵抗 常溫、常濕でモーターを定格運轉したあと、
モーターのコイルとモーターケースをDC 500V MEGGERで測定して100㏀以上であること
絶緣耐壓 常溫、常濕でモーターを定格運轉したあと、
モーターのコイルとモーターケースを1500V 50/60HzのRM電壓を1分間認可して異常のないこと
溫度上昇 电机正格运行时,用温度测量仪测量值为A种为65deg以下 E种为75deg以下B种为85deg以下
絶緣等級 E種(120℃)、B種(130℃)、UL規格認証品はA種(105℃)
過熱保護裝置 THERMAL PROTECTOR內藏(自動復歸型):解放130℃±5℃ 復歸82℃±15℃
使用溫度 -10℃〜+50℃(UL、CE規格認定MOTORは-10℃〜40℃)
使用濕度 85%以下(結露のない所)

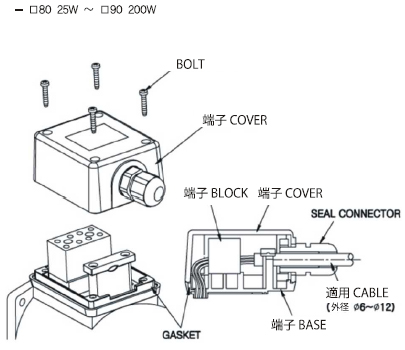

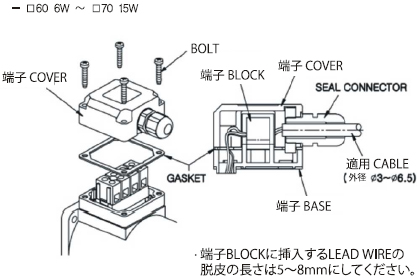

1. TERMINAL BLOCK BOX TYPE (T TYPE)
